Станок листогибочный ручной STALEX LBM 1250

Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки.

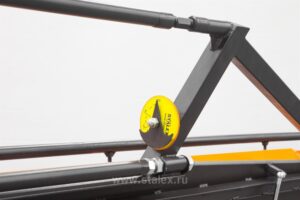

Отрезной роликовый нож в стандартной комплектации.

•     Ширина режущих роликов 16 мм

•     Диаметр режущих роликов 60 мм

•     Общая ширина ножа составляет – 200 мм

Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства.

Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации).

Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации).

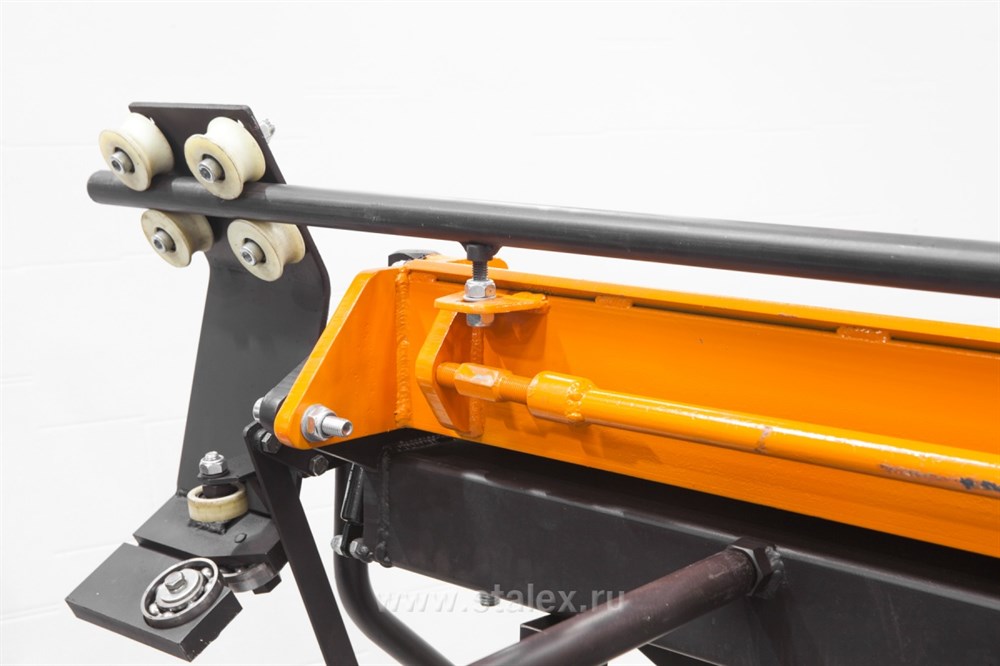

Верхняя прижимная балка соединена с основной балкой — боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются.

Подшипники (2) в эксцентриковом механизме — не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника).

Ограничители подачи листа в стандартной комплектации.

Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости.

Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма — что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт — боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 — это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок — после чего лист равномерно не прижимается и при гибке двигается).

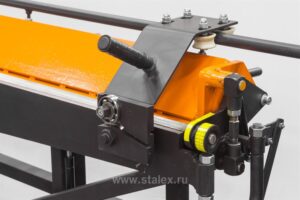

Отрезной роликовый нож устанавливается на направляющей балке.

Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа.

Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем

.

Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки.

По краям станка размещены боковые угломеры с градусной линейкой до 135°.

Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция).

Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция).

Толщина материала – сталь 0,5 мм (σв ≤400Мпа).
